تابلو برق اینورتر چیست؟ بررسی اجزا، کاربردها، استانداردها و قیمت
تابلو برق اینورتر یکی از تجهیزات مهم در سیستم‌های برق صنعتی و اتوماسیون است که برای کنترل سرعت، گشتاور، جهت چرخش و نحوه راه‌اندازی موتورهای الکتریکی به کار می‌رود.

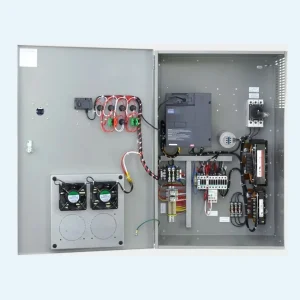

این تابلو معمولاً از اینورتر یا VFD، کلیدهای حفاظتی، کنتاکتور، تجهیزات کنترلی، ترمینال‌ها، فیلتر EMC، راکتور، مقاومت ترمز و سیستم تهویه تشکیل می‌شود. استفاده از تابلو برق اینورتر باعث می‌شود موتور به‌صورت کنترل‌شده راه‌اندازی شود، جریان راه‌اندازی کاهش پیدا کند و سرعت موتور متناسب با نیاز فرآیند تغییر کند.
پمپ‌ها، فن‌ها، نوار نقاله‌ها، کمپرسورها، خطوط تولید، دستگاه‌های صنعتی، موتورخانه‌ها و سیستم‌های تهویه از مهم‌ترین کاربردهای این تجهیزات هستند.
فهرست مطالب
- تفاوت درایو و اینورتر
- وظایف تابلو برق اینورتر
- کاربردهای تابلو برق اینورتر
- اجزای اصلی تابلو
- روش‌های کنترل درایو
- الزامات طراحی
- استانداردهای مرتبط
- تست‌های ضروری
- عوامل مؤثر بر قیمت
- نکات سفارش و خرید
- سوالات متداول
درایو و اینورتر چه تفاوتی دارند؟
در بازار ایران، دو واژه «درایو» و «اینورتر» اغلب به جای یکدیگر استفاده می‌شوند، اما از نظر فنی تفاوت‌هایی میان آنها وجود دارد.
اینورتر بخشی از تجهیزات الکترونیک قدرت است که جریان مستقیم را به جریان متناوب تبدیل می‌کند. در کاربردهای صنعتی، اینورتر معمولاً بخشی از یک سیستم کنترل موتور محسوب می‌شود.
درایو فرکانس متغیر یا VFD سیستم کامل‌تری است که می‌تواند شامل یکسوکننده، باس DC، بخش اینورتر، مدار کنترل، حفاظت‌ها و رابط کاربری باشد. بنابراین، منظور از تابلو برق اینورتر در بسیاری از پروژه‌ها همان تابلو کنترل دور موتور با VFD است.
تابلو برق اینورتر چه وظایفی دارد؟
مهم‌ترین وظایف تابلو برق اینورتر عبارت‌اند از:
- کنترل سرعت موتور
- کنترل گشتاور
- کاهش جریان راه‌اندازی
- تغییر جهت چرخش
- توقف نرم موتور
- کنترل فشار، دبی یا دما
- حفاظت موتور و درایو
- دریافت فرمان از PLC یا BMS
- نمایش خطا و وضعیت عملکرد
- ثبت زمان کارکرد موتور
- اجرای توالی روشن و خاموش شدن
- کنترل چند موتور در یک سیستم
برای نمونه، در یک سیستم پمپاژ، درایو سرعت موتور را بر اساس فشار خط تنظیم می‌کند. در سیستم تهویه نیز سرعت فن می‌تواند بر اساس دمای محیط یا حجم هوای مورد نیاز تغییر کند.
کاربردهای تابلو برق اینورتر
پمپ‌ها

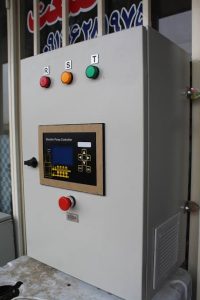

تابلو برق اینورتر در پمپ‌های آب‌رسانی، پمپ‌های سیرکولاتور، بوسترپمپ، پمپ‌های تصفیه، پمپ‌های فرآیندی و پمپ‌های فاضلاب استفاده می‌شود.
کنترل سرعت پمپ می‌تواند فشار شبکه را ثابت نگه دارد و از روشن و خاموش شدن مکرر موتور جلوگیری کند.
فن‌ها و تجهیزات تهویه
فن اگزاست، فن هوای تازه، فن فشار مثبت، فن برج خنک‌کننده، هواساز و تجهیزات تهویه صنعتی از دیگر کاربردهای رایج تابلو برق اینورتر هستند.
ماشین‌آلات صنعتی
در نوار نقاله، دستگاه بسته‌بندی، دستگاه تزریق، کمپرسور، میکسر، اکسترودر، ماشین‌آلات نساجی و خطوط تولید، کنترل دقیق سرعت موتور اهمیت زیادی دارد.
تجهیزات ساختمانی
موتورخانه، چیلر، برج خنک‌کننده، بوسترپمپ ساختمان و سیستم‌های BMS نیز می‌توانند به تابلو کنترل دور موتور مجهز شوند.

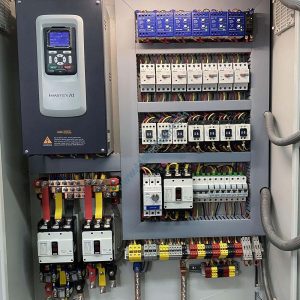

اجزای اصلی تابلو برق اینورتر
کلید اصلی
کلید اصلی برای قطع و وصل برق ورودی تابلو استفاده می‌شود. جریان نامی، قدرت قطع، تعداد پل‌ها و قابلیت قفل‌شدن باید بر اساس مشخصات پروژه انتخاب شوند.
کلید حفاظتی ورودی
برای حفاظت مدار در برابر اتصال کوتاه و اضافه‌جریان، از کلید اتوماتیک، فیوز یا تجهیزات حفاظتی مناسب استفاده می‌شود. قدرت قطع کلید باید با جریان اتصال کوتاه محل نصب هماهنگ باشد.
کنتاکتور ورودی
در برخی طراحی‌ها کنتاکتور در مسیر ورودی درایو نصب می‌شود. بااین‌حال، قطع و وصل مکرر این قطعه ممکن است به درایو آسیب بزند؛ بنابراین فرمان آن باید با دستورالعمل سازنده و منطق ایمنی پروژه هماهنگ باشد.
درایو یا VFD
درایو، بخش اصلی تابلو برق اینورتر است. توان موتور، جریان نامی، ولتاژ ورودی و خروجی، نوع بار، مقدار اضافه‌بار، فرکانس کاری، نوع کنترل، نیاز به ترمز و پروتکل ارتباطی هنگام انتخاب آن بررسی می‌شوند.
انتخاب درایو فقط بر اساس توان موتور کافی نیست؛ جریان واقعی موتور و نوع بار نیز باید در نظر گرفته شود.
راکتور ورودی
راکتور ورودی برای کاهش برخی اغتشاشات، محدودکردن جریان هجومی و کاهش اثرات شبکه ضعیف استفاده می‌شود. ضرورت نصب آن باید بر اساس مشخصات شبکه و توصیه سازنده تعیین شود.
فیلتر EMC
درایو ممکن است نویز الکترومغناطیسی ایجاد کند. فیلتر EMC، کابل‌کشی صحیح و اتصال زمین مناسب برای جلوگیری از تداخل با تجهیزات کنترلی و مخابراتی اهمیت دارند. استاندارد IEC 61800-3 الزامات EMC سیستم‌های درایو با سرعت متغیر را بررسی می‌کند.
راکتور خروجی و مقاومت ترمز
راکتور خروجی در پروژه‌هایی با کابل بلند یا موتورهای حساس می‌تواند تنش‌های ولتاژی را کاهش دهد. مقاومت ترمز نیز انرژی برگشتی موتور را در زمان توقف سریع یا کاهش سرعت مکرر تخلیه می‌کند.
PLC و تجهیزات کنترلی
برای دریافت اطلاعات سنسورها و ارسال فرمان به درایو، می‌توان از PLC استفاده کرد. ارتباط PLC و درایو از طریق ورودی و خروجی دیجیتال، سیگنال آنالوگ یا پروتکل‌هایی مانند Modbus، Profibus، Profinet و Ethernet/IP انجام می‌شود.
تجهیزات اندازه‌گیری و نمایش
آمپرمتر، ولت‌متر، مولتی‌متر دیجیتال، نمایشگر فرکانس، چراغ وضعیت، شستی استارت و استپ، کلید توقف اضطراری و HMI از تجهیزات رایج این بخش هستند.
روش‌های کنترل درایو
کنترل با کی‌پد
در پروژه‌های ساده یا زمان تست، اپراتور سرعت و فرمان‌ها را از طریق صفحه‌کلید خود درایو تنظیم می‌کند.
کنترل با پتانسیومتر
پتانسیومتر امکان تنظیم دستی سرعت را فراهم می‌کند، اما امکانات آن نسبت به PLC و HMI محدودتر است.
کنترل با سیگنال آنالوگ
سیگنال‌های ۰ تا ۱۰ ولت و ۴ تا ۲۰ میلی‌آمپر برای تنظیم سرعت یا دریافت مقدار فرآیندی مانند فشار و دما کاربرد دارند.
کنترل با PLC
در سیستم‌های صنعتی، PLC بر اساس فشار، دما، دبی، سطح سیال یا برنامه زمانی، فرکانس خروجی درایو را تغییر می‌دهد.
کنترل از طریق شبکه صنعتی
در پروژه‌های پیشرفته، PLC، HMI، درایو و BMS از طریق شبکه صنعتی با یکدیگر ارتباط برقرار می‌کنند.
الزامات طراحی تابلو برق اینورتر
بررسی مشخصات موتور
اطلاعات پلاک موتور شامل توان، ولتاژ، جریان، فرکانس، سرعت، ضریب توان، راندمان، نوع اتصال، کلاس عایقی و درجه حفاظت باید پیش از انتخاب درایو بررسی شود.
تعیین نوع بار
پمپ و فن معمولاً بار گشتاور متغیر دارند، اما نوار نقاله، کمپرسور و بسیاری از ماشین‌آلات به گشتاور ثابت و اضافه‌بار بیشتری نیاز دارند.
انتخاب ظرفیت مناسب
درایو باید بر اساس جریان واقعی موتور و نوع بار انتخاب شود. استفاده از درایو بزرگ‌تر همیشه بهترین گزینه نیست و می‌تواند هزینه را افزایش دهد.
بررسی فاصله موتور و درایو
طول کابل روی نویز، تنش ولتاژی و عملکرد سیستم اثر می‌گذارد. در کابل‌های بلند، استفاده از راکتور خروجی یا فیلتر سینوسی ممکن است ضروری باشد.
تهویه تابلو
درایوها گرما تولید می‌کنند و افزایش دما می‌تواند عمر تجهیزات را کاهش دهد. فضای آزاد اطراف درایو، فن، فیلتر، ترموستات یا کولر تابلو باید بر اساس محاسبه اتلاف حرارت انتخاب شود.
جداسازی کابل‌ها
کابل موتور، کابل قدرت، کابل فرمان، کابل شبکه و کابل سنسورها باید با فاصله مناسب نصب شوند. عبور طولانی کابل موتور در کنار کابل‌های سیگنال می‌تواند باعث ایجاد نویز شود.
اتصال زمین
بدنه تابلو، صفحه نصب، در تابلو، فیلتر EMC و شیلد کابل موتور باید طبق طراحی به سیستم زمین متصل شوند. اتصال زمین مناسب برای ایمنی و کاهش نویز ضروری است.
درجه حفاظت بدنه
درجه IP بر اساس گردوغبار، رطوبت، پاشش آب، دمای محیط و محل نصب تعیین می‌شود. برای آشنایی با طبقه‌بندی محفظه‌ها می‌توانید به استاندارد IEC 60529 مراجعه کنید.
استانداردهای مهم
استاندارد IEC 61800-5-1 الزامات ایمنی الکتریکی، حرارتی و انرژی سیستم‌های درایو با سرعت متغیر را مشخص می‌کند.
استاندارد IEC 61800-3 برای الزامات سازگاری الکترومغناطیسی و روش‌های آزمون درایو به کار می‌رود.
اگر تابلو به‌عنوان یک مجموعه تابلو فشار ضعیف ساخته شود، الزامات IEC 61439 نیز باید بررسی شود. اطلاعات رسمی این استاندارد در وب‌سایت IEC منتشر شده است.
در پروژه‌های ساختمانی ایران، الزامات مبحث سیزدهم مقررات ملی ساختمان نیز باید درباره سیم‌کشی، حفاظت، اتصال زمین و تابلوها بررسی شود.
تست‌های ضروری تابلو برق اینورتر
پیش از تحویل تابلو، موارد زیر باید آزمایش شوند:
- کنترل ظاهری و کیفیت مونتاژ
- بررسی شماره سیم‌ها و ترمینال‌ها
- کنترل سفتی اتصالات
- تست پیوستگی ارت
- تست عایقی
- تست کلید اصلی و کنتاکتورها
- تست ورودی و خروجی درایو
- تست فرمان دستی و اتوماتیک
- تست استارت، استپ و تغییر جهت
- تست توقف اضطراری
- تست سنسورها، PLC و HMI
- تست ارتباط شبکه
- بررسی عملکرد فن و تهویه
- تست موتور در شرایط واقعی
نقشه نهایی، لیست تجهیزات، گزارش تست و دفترچه تنظیمات باید همراه تابلو تحویل شوند.
قیمت تابلو برق اینورتر
قیمت تابلو برق اینورتر به عوامل مختلفی بستگی دارد:
- توان و تعداد موتورها
- برند و مدل درایو
- نوع بار
- نیاز به درایو سنگین‌کار
- تعداد ورودی و خروجی
- PLC و HMI
- فیلتر EMC
- راکتور ورودی یا خروجی
- مقاومت ترمز
- تجهیزات حفاظتی
- جنس و ابعاد بدنه
- درجه حفاظت IP
- سیستم تهویه
- شبکه صنعتی
- برنامه‌نویسی و راه‌اندازی
- تست و مستندسازی
در نتیجه، اعلام قیمت دقیق بدون دانستن مشخصات موتور، روش کنترل و شرایط نصب امکان‌پذیر نیست.
نکات سفارش تابلو برق اینورتر
برای دریافت پیشنهاد فنی، اطلاعات زیر را آماده کنید:
- عکس پلاک موتور
- توان و جریان موتور
- ولتاژ و فرکانس
- نوع بار
- سرعت موردنیاز
- تعداد دفعات روشن و خاموش شدن
- طول کابل موتور
- دمای محیط و محل نصب
- درجه حفاظت مورد نیاز
- نوع فرمان
- نیاز به PLC، HMI یا BMS
- نیاز به bypass
- نقشه تک‌خطی و لیست سنسورها
سوالات متداول
تابلو برق اینورتر چه کاربردی دارد؟
این تابلو برای کنترل سرعت، گشتاور، جهت چرخش و نحوه راه‌اندازی موتور و همچنین حفاظت تجهیزات استفاده می‌شود.
آیا اینورتر و درایو یکسان هستند؟
این دو واژه در بازار به جای یکدیگر استفاده می‌شوند، اما درایو یک سیستم کامل کنترل موتور است و اینورتر بخش تبدیل توان آن محسوب می‌شود.
آیا برای هر موتوری می‌توان درایو نصب کرد؟
در بیشتر کاربردها امکان استفاده از درایو وجود دارد، اما توان، جریان، نوع موتور، نوع بار، روش اتصال و شرایط مکانیکی باید بررسی شوند.
آیا تابلو برق اینورتر به تهویه نیاز دارد؟
بله. درایو گرما تولید می‌کند و تهویه باید بر اساس توان، تعداد تجهیزات، دمای محیط و اتلاف حرارت طراحی شود.
قیمت تابلو برق اینورتر چگونه محاسبه می‌شود؟
قیمت بر اساس توان و تعداد موتورها، برند درایو، تجهیزات حفاظتی، فیلتر، راکتور، PLC، بدنه، تهویه و سطح اتوماسیون تعیین می‌شود.
جمع‌بندی
تابلو برق اینورتر برای کنترل دقیق موتور، کاهش جریان راه‌اندازی، مدیریت سرعت و افزایش بهره‌وری تجهیزات طراحی می‌شود. انتخاب صحیح درایو، حفاظت مناسب، تهویه، کابل‌کشی، EMC، اتصال زمین و تنظیم پارامترها، عملکرد مطمئن سیستم را تضمین می‌کند.
طراحی و ساخت این تابلو باید بر اساس مشخصات واقعی موتور و فرآیند انجام شود. تیوان تابلو می‌تواند طراحی نقشه، انتخاب تجهیزات، ساخت، تست و راه‌اندازی تابلو برق اینورتر را متناسب با نیاز پروژه انجام دهد.
برای دریافت مشاوره فنی و استعلام قیمت تابلو برق اینورتر، مشخصات موتور و فرآیند خود را برای کارشناسان تیوان تابلو ارسال کنید.
